| GALVANİZLİ
TRAPEZ SAC |

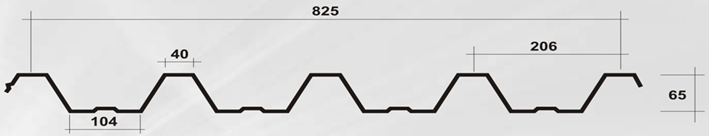

| 65 / 206 Formu
Trapez Sac |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Bu form için
1200 mm eninde galvanizli sac kullanılır. |
|
|
|
|
|
|
|
|
|
| Galvanizli
Trapez Levhaların Teknik Değerleri |
|
|
|
|
|
|
|
|
|
| Levha Kalınlığı |
: min. 0.50 mm - max. 1.50 mm |
|
|
|
|
|
|
|
|
|
| Levha Uzunluğu |
: min. 1000 mm - max. 15000 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 65 / 206 Formu Trapez Levhaların Taşıyabileceği
Yayılı Yükler (Kg/m2) |
|
|
|
|
| Galvanizli Sac Kalınlığı (mm) |
Ağırlık (kg/m2) |
Çok
Açıklıklı Aşık aralığı (mm) |
|
|
|
|
| 1500 |
2000 |
2500 |
3000 |
3500 |
4000 |
|
|
|
|
| 1.00 |
11.45 |
1319 |
742 |
475 |
330 |
242 |
185 |
|
|
|
|
| Emniyet
Gerilmesi = 1200 kg/cm2 Hesaplar sürekli kiriş şekline göredir. Tek noktaya
münferit yük gelmemelidir. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
