| GALVANİZLİ
TRAPEZ SAC |

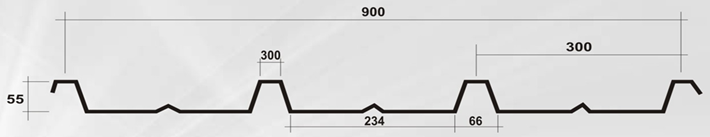

| 55 / 300 Formu
Trapez Sac |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Bu form için
1200 mm eninde galvanizli sac kullanılır. |
|
|
|
|
|
|
|
|
|
| Galvanizli
Trapez Levhaların Teknik Değerleri |
|
|
|
|
|
|
|
|
|
| Levha Kalınlığı |
: min. 0.50 mm - max. 1.00 mm |
|
|
|
|
|
|
|
|
|
| Levha Uzunluğu |
: min. 1000 mm - max. 15000 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 55 / 300 Formu Trapez Levhaların Taşıyabileceği
Yayılı Yükler (Kg/m2) |
|
|
|
|
| Galvanizli Sac Kalınlığı (mm) |
Ağırlık (kg/m2) |
Çok
Açıklıklı Aşık aralığı (mm) |
|
|
|
|
| 1000 |
1500 |
2000 |
2500 |
3000 |
3500 |
|
|
|
|
| 0.50 |
5.32 |
952 |
423 |
238 |
152 |
106 |
78 |
|
|
|
|
| 0.60 |
6.38 |
1142 |
508 |
285 |
183 |
127 |
93 |
|
|
|
|
| 0.70 |
7.45 |
1332 |
592 |
333 |
213 |
148 |
109 |
|
|
|
|
| 0.80 |
8.51 |
1523 |
677 |
381 |
244 |
169 |
124 |
|
|
|
|
| 0.90 |
9.58 |
1713 |
761 |
428 |
274 |
190 |
140 |
|
|
|
|
| 1.00 |
10.64 |
1903 |
846 |
476 |
305 |
211 |
155 |
|
|
|
|
| 1.20 |
12.77 |
2284 |
1015 |
571 |
365 |
254 |
186 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Emniyet
Gerilmesi = 1200 kg/cm2 Hesaplar sürekli kiriş şekline göredir. Tek noktaya
münferit yük gelmemelidir. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
