GALVANİZLİ OLUKLU SAC
Galvanizli Oluklu Levhaların Teknik Değerleri
Levha Kalınlığı : min. 0.30 mm - max. 1.25 mm
Levha Uzunluğu : min. 1000 mm - max. 12500 mm
Levha Faydalı Alan Genişliği 815 mm
Galvanizli Sac Kalınlığı (mm) 0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00 1.20
1 mt. Boy Ağırlığı (kg/mt) 2.18 2.54 2.97 3.36 3.78 5.02 5.81 6.60 7.38 8.17 9.82
Kullanım Alanı Ağırlığı (kg/m2) 2.67 3.12 3.64 4.12 4.64 6.16 7.12 8.09 9.06 10.02 12.04
Atalet Momenti   (J:cm4) 1.24 1.45 1.65 1.86 2.07 2.69 3.10 3.52 3.93 4.14 4.97
Mukavemet Momenti (W:cm3) 1.38 1.61 1.84 2.07 2.30 2.99 3.45 3.91 4.37 4.60 5.52
Oluklu Levhaların Taşıyabileceği Yayılı Yükler (Kg/m2)
Aşık Aralığı (mt) Galvanizli Sac Kalınlığı (mm)
0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00 1.20
1.00 208 243 278 312 347 451 520 590 659 693 833
1.10 172 200 230 258 287 373 430 487 545 574 688
1.20 144 169 193 217 241 313 361 410 458 482 578
1.40 106 124 142 159 177 230 266 301 336 354 425
1.50 92 108 123 139 154 200 231 262 293 308 370
1.80 64 75 86 96 107 139 161 182 203 214 257
2.00 53 61 69 78 87 113 130 148 165 173 208
2.20 43 50 57 65 72 93 108 122 136 143 172
2.40 36 42 48 54 60 78 90 102 114 120 145
2.50 33 39 44 50 56 72 83 94 106 111 133
2.80 26 31 35 40 44 57 66 75 85 89 106
3.00 23 27 31 35 39 50 58 66 75 77 93
Emniyet Gerilmesi = 1200 kg/cm2 Hesaplar sürekli kiriş şekline göredir. Tek noktaya münferit yük gelmemelidir.
GÜNTAŞ METAL VE DIŞ TİC. LTD. ŞTİ.
GALVANİZLİ OLUKLU SAC

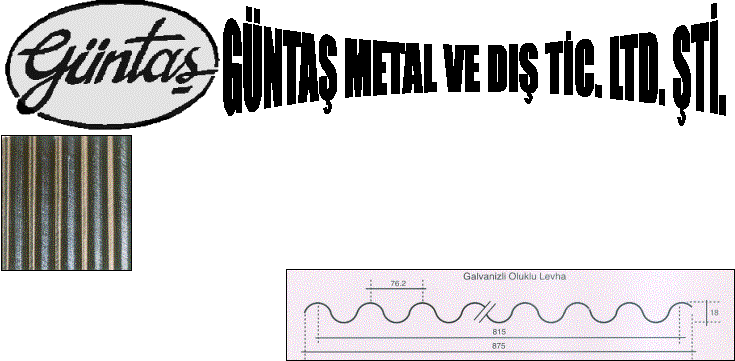

Galvanizli Oluklu Levhaların Teknik Değerleri
Levha Kalınlığı : min. 0.30 mm - max. 1.25 mm
Levha Uzunluğu : min. 1000 mm - max. 12500 mm
Levha Faydalı Alan Genişliği 815 mm
Galvanizli Sac Kalınlığı (mm) 0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00 1.20
1 mt. Boy Ağırlığı (kg/mt) 2.38 2.53 2.93 3.34 3.75 4.98 5.77 6.56 7.35 8.14 9.78
Kullanım Alanı Ağırlığı (kg/m2) 2.83 3.03 3.51 4.00 4.52 6.04 6.99 7.95 8.96 9.93 11.92
Atalet Momenti   (J:cm4) 1.24 1.45 1.65 1.86 2.07 2.69 3.10 3.52 3.93 4.14 4.97
Mukavemet Momenti (W:cm3) 1.38 1.61 1.84 2.07 2.30 2.99 3.45 3.91 4.37 4.60 5.52
Oluklu Levhaların Taşıyabileceği Yayılı Yükler (Kg/m2)
Aşık Aralığı (mt) Galvanizli Sac Kalınlığı (mm)
0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00 1.20
1.00 208 243 278 312 347 451 520 590 659 693 833
1.10 172 200 230 258 287 373 430 487 545 574 688
1.20 144 169 193 217 241 313 361 410 458 482 578
1.40 106 124 142 159 177 230 266 301 336 354 425
1.50 92 108 123 139 154 200 231 262 293 308 370
1.80 64 75 86 96 107 139 161 182 203 214 257
2.00 53 61 69 78 87 113 130 148 165 173 208
2.20 43 50 57 65 72 93 108 122 136 143 172
2.40 36 42 48 54 60 78 90 102 114 120 145
2.50 33 39 44 50 56 72 83 94 106 111 133
2.80 26 31 35 40 44 57 66 75 85 89 106
3.00 23 27 31 35 39 50 58 66 75 77 93
Emniyet Gerilmesi = 1200 kg/cm2 Hesaplar sürekli kiriş şekline göredir. Tek noktaya münferit yük gelmemelidir.
