| GALVANİZLİ
TRAPEZ SAC |
|

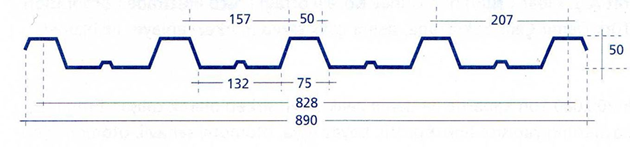

| 50 / 207 Formu
Trapez Sac |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Bu form için
1219 - 1250 mm eninde galvanizli sac kullanılır. |
|
|
|
|
|
|
|
|
| Galvanizli
Trapez Levhaların Teknik Değerleri |
|
|
|
|
|
|
|
|
|
| Levha Kalınlığı |
: min. 0.50 mm - max. 1.25 mm |
|
|
|
|
|
|
|
|
| Levha Uzunluğu |
: min. 1000 mm - max. 12500 mm |
|
|
|
|
|
|
|
|
| Levha
Faydalı Alan Genişliği |
828 |
mm |
|
|
|
|
|
|
|
|
|
|
| Galvanizli
Sac Kalınlığı (mm) |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
0.60 |
0.70 |
0.80 |
0.90 |
1.00 |
1.20 |
|
| 1 mt. Boy Ağırlığı (kg/mt) |
... |
... |
... |
... |
5.00 |
6.23 |
7.21 |
8.20 |
9.19 |
10.18 |
12.23 |
|
| Kullanım Alanı Ağırlığı (kg/m2) |
... |
... |
... |
... |
6.04 |
7.52 |
8.71 |
9.90 |
11.10 |
12.29 |
14.76 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 50 / 207 Formu Trapez Levhaların Taşıyabileceği Yayılı Yükler
(Kg/m2) |
|
|
|
|
| Aşık Aralığı (mt) |
Galvanizli Sac Kalınlığı (mm) |
|
|
|
|
| 0.50 |
0.60 |
0.70 |
0.80 |
|
|
|
|
| 2.00 |
195 |
217 |
260 |
303 |
|
|
|
|
| 2.50 |
125 |
139 |
166 |
194 |
|
|
|
|
| 3.00 |
78 |
87 |
105 |
122 |
|
|
|
|
| Emniyet
Gerilmesi = 1200 kg/cm2 Hesaplar sürekli kiriş şekline göredir. Tek noktaya
münferit yük gelmemelidir. |
|
|
|
|
|
|
|
|
|
|
|
|
|
